注射針の種類と基本構造｜各部名称・ゲージ・長さの見方

注射針の基本構造と各部名称

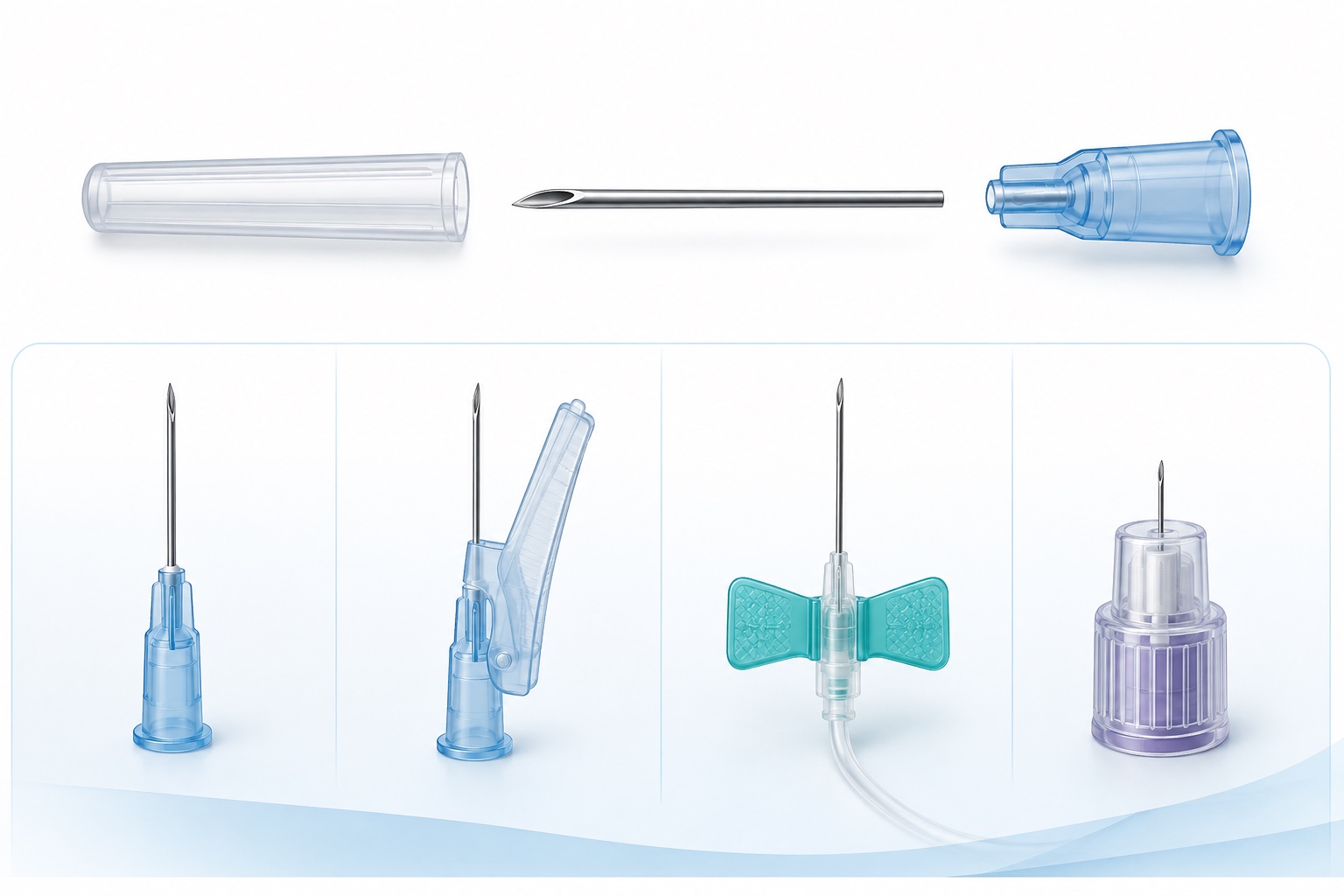

一般的な単回使用注射用針は、液体の通路となる金属製の針管と、シリンジ等へ接続する針基（針もと、ハブ）を中心に構成されます。未使用時の針管を覆う部品は、製品の電子添文で「プロテクター」などと表記されます。厚生労働省の基準でも、滅菌済み注射針は主に針管と針基から成るものとして示されています。厚生労働省「滅菌済み注射針基準」（新しいタブ）

注射針は用途と構造で種類が分かれる

「注射針」は一つの形だけを指す言葉ではありません。薬液の注入や採取に使う一般的な針のほか、翼やチューブを備えるもの、使用後の針先を覆う安全機構を備えるもの、ペン型注入器専用のものなどがあります。見た目が似ていても、一般的名称・使用目的・接続条件が異なるため、相互に置き換えられるとは限りません。

画面が狭い場合は、表を左右にスクロールして確認できます。

たとえば、テルモ翼付静注針の電子添文では「単回使用一般静脈用翼付針」とされ、翼・静脈針・チューブ・コネクターを持つ代表構造が示されています。テルモ翼付静注針 電子添文（PDF・新しいタブ）

ゲージ・長さ・接続方式はセットで確認する

注射針の包装には、サイズや製品を識別するための情報が表示されます。ゲージ（G）は針の太さを表す呼び方として使われますが、ゲージ番号だけで個別製品の仕様を完全には特定できません。外径の数値、針の長さ、刃先、針基の接続方式、販売名やコード番号も一緒に確認します。

1. 1
   販売名・一般的名称・使用目的

   まず「何のための製品か」を特定します。似た外観でも、注射用・翼付・採血用・ペン型注入器用では位置づけが異なります。

2. 2
   ゲージと外径

   包装にあるゲージ表示と、記載がある場合はミリメートルで示された外径を照合します。色だけで判断しません。

3. 3
   針の長さ

   同じゲージでも長さが異なる製品があります。ゲージと長さを一つの組み合わせとして確認します。

4. 4
   接続方式・適合機器

   ルアー接続、固定方法、専用注入器など、接続相手との適合条件を双方の資料で照合します。

5. 5
   滅菌・単回使用・期限・ロット

   包装の完全性、使用期限、ロット、滅菌済み・再使用禁止等の表示を確認します。

注射針等のカラーコードはJIS・ISOとの整合を踏まえて統一が進められましたが、PMDA・厚生労働省は、日常的に色で呼んでいた場合も具体的なゲージ等でサイズを確認するよう注意を促しています。安全性情報No.234（新しいタブ）

接続する器具側の構造は、シリンジの種類と基本構造で、外筒・プランジャー・筒先、容量、接続方式の順に確認できます。

実際の医療現場では、包装表示と接続相手を照合する

準備時には、棚やトレー上の外観だけで決めず、未開封包装の販売名・用途・サイズを読み、接続するシリンジや注入器との適合を確認します。以下は公的資料と電子添文から整理した一般的な確認観点であり、特定施設の実際の運用を示すものではありません。

1. 01

   予定する用途と一般的名称を確認

   注射用、翼付、採血用、専用注入器用など、予定する使用と製品の使用目的が一致するかを確認します。

2. 02

   サイズを数値で確認

   ゲージ、外径、長さを包装表示で読み、色や置き場所だけに頼らず照合します。

3. 03

   接続する機器との適合を確認

   シリンジ、チューブ、ペン型注入器等と組み合わせる場合は、双方の電子添文・取扱説明書で接続条件を確かめます。

4. 04

   包装と期限を確認

   包装の破損・汚損がないか、使用期限、滅菌・単回使用表示、ロット情報などを確認します。

5. 05

   使用後の安全手順を確認

   安全機構の有無、針刺し防止、廃棄方法などは対象製品の電子添文と所属施設の規定に従います。

安全情報は「その製品」の電子添文で確認する

注射針に共通するように見える注意事項でも、適用範囲や具体的な操作は製品によって異なります。販売名、一般的名称、製造販売業者、認証番号等から対象を特定し、PMDAの医療機器情報検索で最新の電子添文を確認します。

PMDAは、医療機器の電子添文のほか、注意喚起、回収情報、安全性速報等をまとめて公開しています。製品情報を確認した日付も記録し、改訂の有無を継続的に確認することが大切です。PMDA「医療機器に関する情報」（新しいタブ）
