まず結論
輸液用延長チューブは、輸液などのラインを延長するためのチューブです。一般的にはチューブと両端の接続部からなり、品種によりクランプ、三方活栓、混注部などが加わります。長さだけでなく、内径・内部容量、接続方式、材質、耐圧や対応する用途を、個別製品の公式情報で一体的に確認します。
- 用途一般医療機器の輸液用延長チューブは、輸液などのラインを延長する器具
- 構造基本はチューブと接続部。追加部品の有無や配置は品種ごとに異なる
- 規格長さ・内径・内部容量・接続・耐圧は、流路構成と使用条件に関係する
- 確認一般的名称、販売名、接続先、材質、滅菌・単回使用、包装、期限を照合する

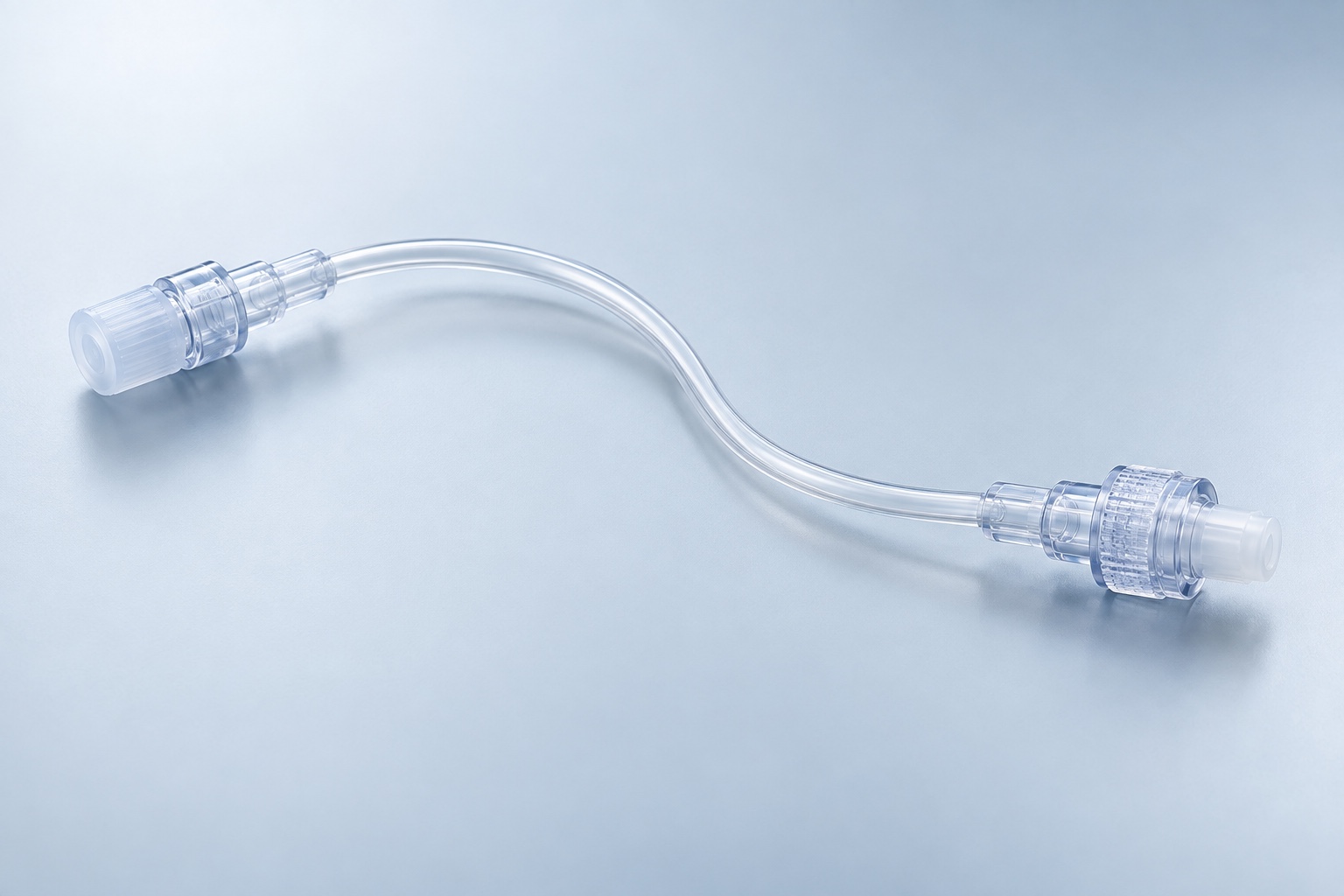

輸液用延長チューブは、輸液ラインに長さを加える器具です
PMDAのJMDN定義では、輸液用延長チューブは「輸液などのラインを延長するために用いるチューブ」で、クラスI、JMDNコード12170001に位置づけられています。一般的には、柔軟なチューブと両端の接続部で流路を構成します。PMDA「輸液用延長チューブ」の定義（新しいタブ）
使用目的
一般的な輸液、ポンプ式輸液、輸血、造影など、名称が近い製品群の用途を区別します。
流路寸法
長さ、内径、外径、内部容量等の表示を、必要なライン構成と照合します。
接続方式
両端のおす・めす、ロック方式、接続先、追加部品の適合を確認します。
使用条件
材質、耐圧、流量、滅菌・単回使用、包装、期限、安全上の注意を確認します。

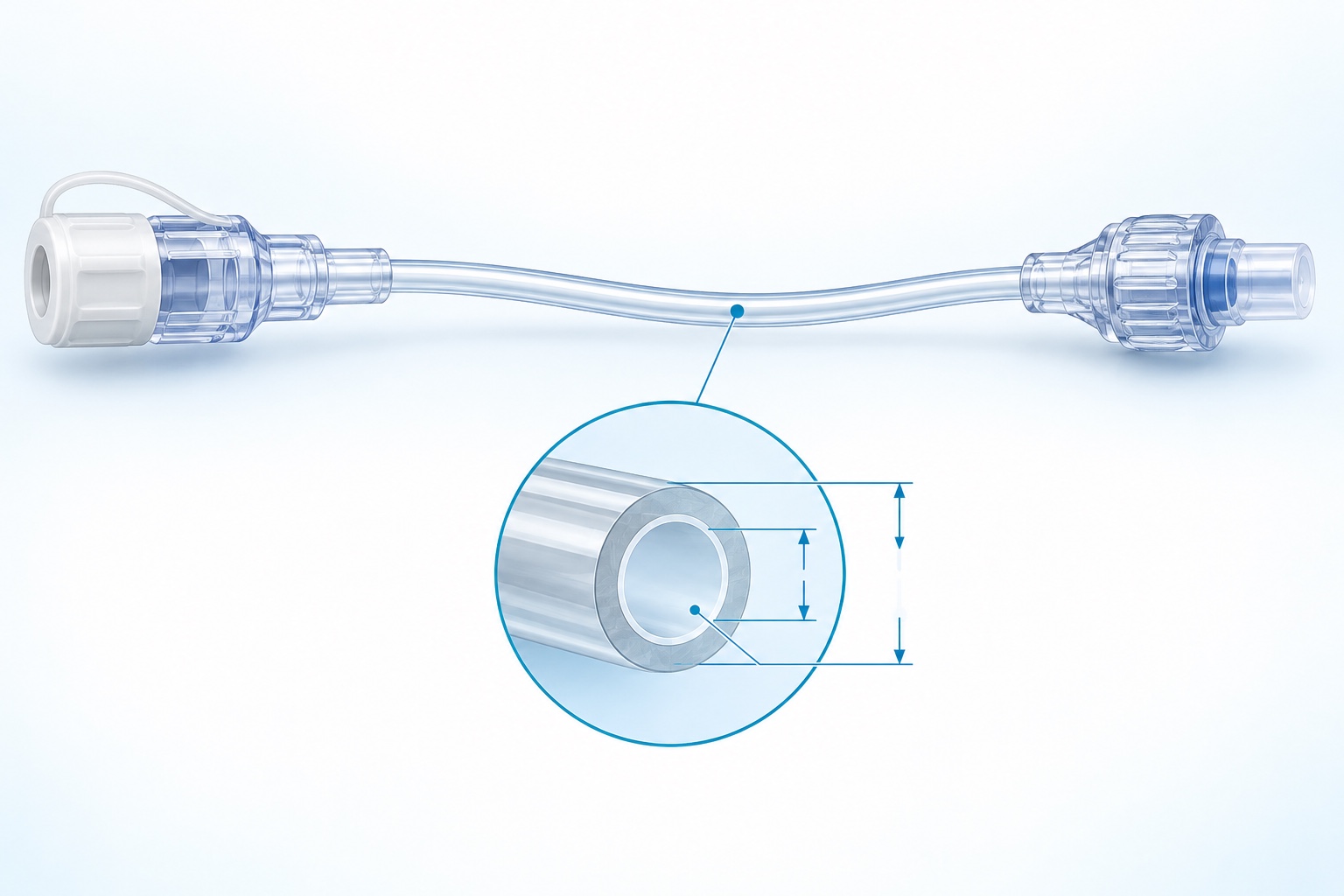

基本構造は「接続部―チューブ―接続部」
最も単純な構成は、輸液セット、シリンジ、カテーテル側の器具等へつなぐ接続部と、液体を通すチューブです。個別製品では、クランプ、三方活栓、混注部、逆流防止弁、保護キャップ等が追加される場合があります。部品の有無だけでなく、流路の向き、操作条件、材質、組み合わせを構造図で確認します。
画面が狭い場合は、表を左右にスクロールして確認できます。
| 一般的名称 | 分類 | 主な位置づけ |
|---|---|---|
| 輸液用延長チューブ | クラスI 12170001 | 輸液などのラインを延長する |
| 輸液ポンプ用延長チューブ | クラスII 12170052 | ポンプ式輸液のラインを延長する |
| 輸血・カテーテル用延長チューブ | クラスII 12170012 | 輸血、採血、採液、一定の造影剤投与、ポンプ式輸液等のラインを延長する |
長さだけでなく、内径・内部容量・接続・耐圧を一緒に見る
延長チューブをラインに加えると、接続点と流路の長さが増えます。製品情報に示される寸法や性能項目は、単独の数値ではなく、用途、接続機器、薬液、投与方式等と合わせて確認します。ここでは患者ごとの流量設定や製品選定は扱いません。
画面が狭い場合は、表を左右にスクロールして確認できます。
| 確認項目 | 読み取る内容 | 確認するときの注意 |
|---|---|---|
| 長さ | 接続部間のチューブ長 | 取り回しだけでなく、内部容量や流量・圧力条件と合わせる |
| 内径・外径 | 流路の太さとチューブ外形 | 外観や太さの印象だけで流量・適合を推定しない |
| 内部容量 | チューブと構成部品の内側に保持される容量 | 表示範囲と測定条件を確認し、患者ごとの判断へ直接置き換えない |
| 接続部 | おす・めす、ルアー、ロック、ポート等 | 相手機器の規格と適合、固定方法、流路開通を双方の資料で確認する |
| 耐圧・流量 | 製品が想定する圧力・流れの条件 | 表示がない用途や高圧注入へ一般化せず、機器を含む条件を確認する |
| 追加部品 | クランプ、活栓、混注部、弁等 | 流路の向き、操作条件、薬液・消毒剤との適合を個別に確認する |
材質表示は、チューブと接続部を分けて確認する
PMDA掲載の個別製品例では、チューブにポリ塩化ビニルやポリブタジエン、接続部にポリプロピレン、ポリカーボネート等が記載されています。これは製品ごとの例であり、すべての延長チューブに共通する材質ではありません。接液部の範囲、可塑剤に関する表示、薬液・消毒剤との相互作用上の注意を、対象製品の材質欄と使用上の注意で確認します。
PVC
ポリ塩化ビニル製かどうかに加え、使用される可塑剤と対象部品を確認します。
DEHPフリー
特定の可塑剤を使用しない表示です。PVCそのものを使用しない意味とは限りません。
PVCフリー
ポリ塩化ビニルを使用しない範囲を確認し、接続部等を含む全構成品へ推測で広げません。
接続部の材質
チューブとは別の樹脂が使われる場合があり、薬液や消毒剤、締め付けに関する注意を確認します。
実際の医療現場では、ラインへ追加する前に条件を照合する
使用前には、未開封の製品、接続する輸液セット・シリンジ・カテーテル等の情報、使用する機器の資料をそろえ、ライン構成に追加してよい品種か確認します。以下はPMDAの定義、安全情報、個別製品の電子添文から整理した一般的な観点で、特定施設の院内手順を示すものではありません。
- 01
販売名と一般的名称を特定
包装と電子添文で、輸液用、ポンプ用、輸血・カテーテル用等の位置づけを区別します。
- 02
流路寸法と追加部品を確認
長さ、内径、内部容量、クランプ・活栓・混注部・弁等の有無をライン構成と照合します。
- 03
両端の接続適合を確認
接続先、固定方式、禁止される組み合わせ、接続後に流路が開通する条件を双方の資料で確認します。
- 04
材質と使用条件を確認
薬液・消毒剤、圧力、流量、使用機器に関する注意を、対象品種の公式情報で確認します。
- 05
包装・期限・単回使用表示を確認
包装の破損・汚損、滅菌状態、使用期限、ロット、再使用禁止等の表示を照合します。
接続、圧力、材質、物理的な負荷を個別製品で確認する
PMDA掲載の電子添文では、個別製品の注意事項として、再使用・再滅菌の禁止、接続部の緩みや液漏れ、チューブの破損・屈曲・閉塞、過度な引張りや締め付け、薬液による接続部のひび割れ、高圧注入の禁止等が示されています。注意事項は構成・材質・用途によって異なるため、代表例をすべての製品へ一般化しません。
またPMDAは、ニードルレス機器と延長チューブ等の先端形状の組み合わせによっては流路が開通しない事象があるとして注意喚起しています。物理的に差し込めることだけで適合とせず、接続相手を含む双方の情報を確認します。PMDA「ニードルレス機器に係る使用上の注意」（新しいタブ）
PMDA「医療機器 添付文書等情報検索」を開く販売名・一般的名称・届出番号等から検索（新しいタブ）緩み・外れ・漏れ
接続方法、ロック方式、締め付けの注意を確認し、使用中の確認事項は製品と施設の手順に従います。
屈曲・閉塞・破損
チューブへの引張り、押込み、折り曲げ、鋭利物、挟込み等に関する注意を確認します。
圧力・流量
高圧注入やポンプ使用の可否を名称だけで判断せず、製品・機器双方の条件を照合します。
薬液・消毒剤・材質
接液部やコネクタの材質と、薬液・消毒剤に関する警告や注意事項を個別製品で確認します。
輸液用延長チューブについてよくある疑問
輸液用延長チューブと輸液ポンプ用延長チューブは同じですか？
同じ一般的名称ではありません。PMDAのJMDNでは、輸液用延長チューブはクラスI・コード12170001、輸液ポンプ用延長チューブはクラスII・コード12170052です。外観や接続部が似ていても、用途・耐圧・流量・機器適合を置き換えて判断せず、販売名まで特定して確認します。
延長チューブは短いほどよいのでしょうか？
長さだけで一律に優劣は決められません。長さ、内径、内部容量、流量・圧力に関する仕様、取り回し、接続位置等を、予定するライン構成と個別製品の情報に照らして確認します。患者ごとの選択やライン設計は、医療従事者が施設の手順に基づいて判断します。
ルアー形状が合えば、どの機器とも接続できますか？
外観上接続できることだけでは、適合・固定・流路の開通は確認できません。接続相手を含む双方の電子添文・取扱説明書で規格、ロック方式、禁止される組み合わせ、接続後の確認事項を照合してください。
DEHPフリーとPVCフリーは同じ意味ですか？
同じではありません。DEHPフリーは特定の可塑剤に関する表示、PVCフリーはポリ塩化ビニルを使用しないことに関する表示です。どの部品・接液部を対象とする表示かも含め、個別製品の材質欄を確認します。
一般的な輸液用延長チューブを高圧注入に使えますか？
一般名だけでは使用できると判断できません。個別製品の電子添文には高圧注入を禁止するものがあります。血管造影等の圧力がかかる用途では、その用途と圧力条件に適合することが公式資料で確認できる製品を選びます。
本記事は一般的な情報提供を目的とし、個別の診断・治療・薬液選択・製品選定・接続・流量設定・投与等を指示するものではありません。実際の使用では、対象製品と接続相手の最新電子添文、製造販売業者の情報、所属施設の手順を優先してください。
この記事で参照した公的資料
内容は以下の公的資料を基に整理しています。資料確認日：。
- JMDN定義『輸液用延長チューブ』独立行政法人 医薬品医療機器総合機構（PMDA）｜一般的名称、クラスI、JMDNコード12170001、輸液などのラインを延長するチューブという定義（新しいタブで開きます）
- JMDN定義『輸液ポンプ用延長チューブ』独立行政法人 医薬品医療機器総合機構（PMDA）｜ポンプ式輸液ラインを延長するクラスII製品群と、一般の輸液用延長チューブとの区別（新しいタブで開きます）
- サフィード延長チューブ（DEHPフリー）電子添文PMDA 医療機器情報検索｜個別製品例における構造、使用目的、単回使用、接続・漏れ・負荷・高圧注入等の注意事項（新しいタブで開きます）
- エクステンションチューブ（DEHP可塑剤フリー）電子添文PMDA 医療機器情報検索｜一般医療機器の個別製品例における接続部、クランプ・三方活栓、材質、破損・漏れ・閉塞等の注意事項（新しいタブで開きます）
- ニードルレス機器に係る『使用上の注意』の改訂指示等について独立行政法人 医薬品医療機器総合機構（PMDA）｜延長チューブ等とニードルレス機器の先端形状による流路不開通や接続不良に関する注意喚起（新しいタブで開きます）
- 医療機器 添付文書等情報検索独立行政法人 医薬品医療機器総合機構（PMDA）｜販売名、一般的名称、届出番号、製造販売業者等から最新の電子添文・安全情報を検索（新しいタブで開きます）
